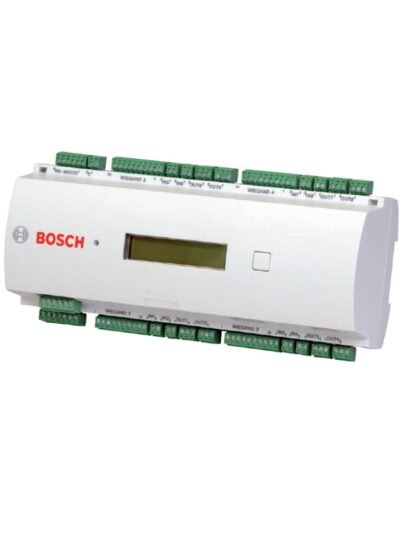

BOSCH A_APCAMC24WCF - AMC2 Modulo de control de acceso de 1 a 4 puertas / Interfaz Wiegand / 8 Entradas / 8 Salidas
Necesitas estar registrado para ver los preciosAMC2 4W-CF - Interfaces Wiegand
El AMC2 puede controlar hasta ocho lectoras de tarjetas de identificación (según el tipo de lectora) y está diseñado para procesar por completo la lógica de acceso en las entradas establecidas.
Las verificaciones de estado se pueden realizar mediante las ocho entradas análogas. Las ocho salidas de relé se usan para activar los elementos de apertura de puertas o generar la activación y señalización de seguridad.
El AMC2 almacena toda la información necesaria en una memoria con búfer de batería y un elemento de almacenamiento flash compacto de manera que, aún cuando la unidad está desconectada, puede realizar verificaciones de autorización independientes en los puntos de acceso, tomar decisiones de acceso, controlar los elementos de apertura y cierre y registrar eventos de movimiento.
Como se ve en el diagrama, el AMC2 está integrado entre el sistema host (por ejemplo, Access Engine) y los dispositivos periféricos.
Estos están conectados al sistema host mediante RS485, RS232 (por ejemplo, funcionamiento con módem) o Ethernet, según el tamaño del sistema. La interfaz de host pertinente se selecciona durante la instalación. Las tres interfaces se encuentran disponibles en el dispositivo de forma predeterminada. El funcionamiento de RS485 permite conectar un máximo de ocho AMC2 a una línea.
Cuenta con hasta cuatro ranuras en el bus periférico para las lectoras, incluida la ranura para la fuente de alimentación.
Funciones básicas
- Almacenamiento de datos descargados según se indica a continuación:
- Datos maestros.
- Autorizaciones.
- Modelos de acceso.
- Textos exhibidos.
- Configuración de las lectoras.
- Interpretación de los datos de transacción de la lectora
- Verificación de autorización.
- Solicitud de host.
- Código PIN.
- Control/monitoreo.
Denegación de acceso o desbloqueo de puerta:
- Activación de alarma
- Estados de las puertas
- Estados de la operación de las lectoras
- Estados internos de las alarmas
- Mensajes a Access Engine
- Solicitudes de host.
- Datos de transacción para el almacenamiento.
- Mensajes de error y mal funcionamiento.
- Mensajes de alarma.
- Fuente de alimentación para
- Lectoras
- Abridores de puertas
- Alimentación de corriente de contacto
Planificación
Fuente de alimentación
Se conecta una fuente de alimentación externa (de 10 a 30 V CC) para el AMC2 a la primera clavija (positiva) y a la tercera clavija (negativa).
Cuando se usa una fuente de alimentación ininterrumpible (Uninterruptible Power Supply, UPS), el relé de salida de UPS correspondiente se conecta a las clavijas:
- 4 y 7 para la corriente alterna.
- 5 y 7 para la batería.
- 6 y 7 para la corriente continua.
De lo contrario, los clavijas harán cortocircuito.
Conexiones de host
Interfaces de host RS232
La aplicación Access Engine administra hasta 32 conexiones seriales directas (puertos), lo que en teoría permite conectar directamente 32 AMC2 en serie.
Nota: Dado que las PC solo cuentan con un máximo de dos interfaces COM de manera predeterminada, es preferible utilizar las siguientes variantes de conexión para las configuraciones con más de dos AMC2.
Conexiones con la lectora de tarjetas de identificación
Interfaces Wiegand
El AMC2 4W cuenta con cuatro conexiones para conectar hasta cuatro lectoras de tarjetas de identificación.
Las interfaces de la lectora de tarjetas de identificación y de los elementos de control de puertas se dividen en cuatro canales y cada uno cuenta con cuatro enchufes de conexión.
Las siguientes definiciones aplican a la interfaz Wiegand:
- Interfaz de 10 cables (incluida la protección).
- Largo máximo del cable de 158 metros (500 pies) hasta la lectora de tarjetas de identificación.
- Formato Wiegand de 26 bits.
- Formato Wiegand de 37 bits.
Configuración predeterminada de la interfaz Wiegand en la lectora de tarjetas de identificación:
- 1 Alimentación de la lectora de 12 V.
- 2 Alimentación de la lectora de 12 V.
- 3 Línea de datos 0.
- 4 Línea de datos 1.
- 5 Protección.
- 6 LED verde.
- 7 LED rojo.
- 8 Señal acústica.
- 9 Retraso.
- 10 Mostrar tarjeta.
Interfaces RS485
El AMC2 4R4 cuenta con cuatro conexiones para conectar hasta ocho lectoras de tarjetas de identificación.
Las interfaces se dividen en dos buses: Todas las lectoras posibles (hasta ocho) se pueden conectar a una interfaz.
Definición de la interfaz RS485:
- Interfaz de 2 cables: se conecta mediante un conector de 10 clavijas enchufable.
- Largo máximo del bus: 1200 metros.
- Velocidad de trasferencia: 9,6 o 19,2 kBit/s.
Configuración predeterminada de la interfaz RS485 en la lectora de tarjetas de identificación:
- 1 Alimentación de la lectora de 12 V.
- 2 Alimentación de la lectora de 12 V.
- 3 Protección.
- 4 Datos RxTx+.
- 5 Datos RxTx-.
- 6 Protección de datos (PAG).
- 7 No conectado.
- 8 No conectado.
- 9 No conectado.
- 10 No conectado.
El AMC2 (controlador de acceso modular) se usa como un controlador de acceso en los sistemas de control de acceso ACE (ACCESS ENGINE) de la versión 2.0 en adelante,Access Personal Edition y Access Professional Edition. El dispositivo controla un grupo de uno a ocho puntos de acceso. Dichos puntos de acceso, también conocidos como entradas, están conformados principalmente por puertas, portones, barreras, molinetes, puertas giratorias, esclusas, lectoras de tarjetas de identificación, elementos y sensores de apertura de puertas.
Nota: AMC2 4W-CF - Interfaces Wiegand
Cuatro interfaces Wiegand para hasta 4 lectoras de tarjetas, conexión de red con el sistema host y tarjeta de memoria flash compacta (2 GB).
Número de pedido: APC-AMC2-4WCF.
Principales Características:
- Administrador de acceso inteligente para una hasta ocho entradas.
- Cuatro interfaces que incluyen la fuente de alimentación de la lectora.
- Tarjeta flash compacta estándar de 2 GB.
- Pantalla LCD para mostrar la información.
- Interruptor para enviar y recibir con control automático.
Especificaciones:
- Hardware CPU RENESAS M32C84 microcontrolador integrado (32 bits, 30 MHz).
- 512 kB-EPROM / FLASH.
- 256 kB-SRAM.
- EEPROM serial.
- RTC.
- Flash compacto de 2 GB conectable.
- Batería para SRAM y RTC.
- La dirección de host puede configurarse mediante un interruptor deslizante.
- Interfaz de host: - RS485 (2 o 4 hilos); Opto-desacoplado-RS232-Ethernet 10 / 100BaseT (TCP / IP) con RJ45.
- 4 interfaces de lector: - Wiegand o - RS-485, 2 hilos, optoacoplado, 19.200 Bd.
- 8 salidas de relé: - máx. voltaje de conmutación: 30 V DC- máx. corriente de conmutación: 1,25 A.
- 8 entradas analógicas supervisadas.
- Manibela de encendido.
- Botón de reinicio.
- Transferencia de datos encriptada.
- Temperatura 0 ° C a + 50 ° C (32 ° F a 122 ° F).
BOSCH A_APSPSU60 - Fuente de energia 12V o 24V / Puerto para bateria integrado / Compatible con controlador AMC2
Necesitas estar registrado para ver los preciosPSU-60 - unidad de fuente de alimentación AMC
El APS-PSU-60 es la fuente de energía para los controladores de la familia AMC2 , lo siguiente se aplica al modo de batería:
Funciones Básicas:
El modelo PSU-60 incluye los siguientes indicadores LED de estado del voltaje:
- Si el voltaje de entrada (CA) supera los 85 VCA, se enciende la luz LED verde junto a AC y se cierra el relé de CA.
- Si el voltaje de salida (CC) supera los 12 V o 24 V (según el modo), la luz LED verde se enciende junto a DC y se cierra el relé de CC.
- Si el voltaje de la batería supera los 11 V o 22 V (según el modo), la luz LED verde se enciende junto a BAT y se cierra el relé de BAT. Lo siguiente se aplica al modo con batería:
- Si el voltaje de entrada es inferior a 85 VCA, la fuente de alimentación cambia al modo de funcionamiento con batería y se enciende la luz LED amarilla junto a BOP.
- El botón OFF (apagar) solo se activa en el modo de funcionamiento con batería. Presione este botón para apagar la unidad PSU-60.
- El reinicio es posible solamente cuando se restablece el suministro de corriente alterna.
- Esta unidad de fuente de alimentación se puede cambiar a los modos de 12 V o 24 V. Para hacerlo, el selector debe estar configurado como se muestra a continuación cuando no haya voltaje de entrada en la fuente de alimentación.
Certificados y Homologaciones
El producto cuenta con clasificación según las siguientes normas:
- EN 55022, Clase B.
- EN 55024.
- IEC/UL/EN 60950 y CSA (seguridad del producto) .
- CE .
- RCM (Australia).
- RoHS 2.0 Consulte http://www.boschsecurity.com para obtener más información.
Piezas incluidas
Estos son los componentes suministrados:
• Fuente de alimentación .
• Enchufe:
- 1 conector de 2 clavijas para circuitos eléctricos (CA primaria)
- 3 de 2 clavijas
- 1 de 4 clavijas.
• Documentos adjuntos (manual de instalación).
Nota: PSU-60 - unidad de fuente de alimentación AMC
Unidad de fuente de alimentación con dispositivo para cargar baterías integrado, compatible con baterías de 12 V/7 Ah, 12 V/14 Ah y 24 V/7 Ah. Cuenta con salida de voltaje programable en 12 VCC o 24 VCC.
Número de pedido: APS-PSU-60.
Principales Características:
- Compatible con baterías de 12 V / 7 Ah, 12 V / 14 Ah y 24 V / 7 Ah.
- Salida de tensión seleccionable de 12 VDC o 24 VDC.
- Seleccionable 5 A @ 12 VDC o 2,5 A @ 24 VDC salida de corriente.
- Proteccion al sobrevoltaje.
- Regula el voltaje de carga de la batería.
Especificaciones:
Valores de salida
Voltaje de salida:
- Modo de 12 V 10 a 15 V
- Modo de 24 V 20 a 30 V
- Corriente de salida:
- Modo de 12 V 5 A máximo
- Modo de 24 V 2,5 A máximo
- Potencia de salida: 60 W (constante)
- Protección de sobrevoltaje a:
- Modo de 12 V 16,5 V.
- Modo de 24 V 33 V.
Variables ambientales:
- Temperatura de funcionamiento: -20°C a 60°C (-4°F a 140°F).
- Temperatura de almacenamiento: -40°C a 85°C (-40°F a 185°F).
- Humedad relativa: Del 5% al 95%.
