BOSCH F_BCM0000B - Modulo controlador de baterias / Salidas de tension de 2.8 a a 24 v
Módulo Controlador de Baterías BCM-0000-B
BOSCH F_EL114110BBH - Conversor de Medios, Multimodo
EL114110BBH - Conversor de Medios, Multimodo
Conversor de medio MM
Número de pedido EL1141-10B-BH
Conversor de medio
El conversor de Ethernet a fibra óptica se utiliza para la automatización del servicio eléctrico y para la compatibilidad con full y half dúplex a 10/100 Mbps, autonegociación y Auto-MDI/MDIX. El conversor cumple con el estándar de IEC61850-3, IEEE1613 y EN50121-4.
BOSCH F_FDP0001A - Tapa ficticia / Para cubrir ranuras de modulos disponibles
Tapa ficticia FDP 0001 A
BOSCH F_FLM4204CONS - Modulo de interconexion convencionales de cuatro cables / Compatible FPA5000
FLM‑420/4‑CON‑S para montaje en superficie con carcasa
El módulo de campo convencional FLM‑420/4‑CON permite conectar los detectores convencionales a centrales de incendios LSN a través de 4 hilos (Red de Seguridad Local LSN con fuente de alimentación externa). Los módulos de campo de la serie 420 han sido específicamente desarrollados para conectarse a la versión LSN improved de la red de seguridad local y proporcionan las funciones ampliadas de dicha tecnología. En el modo clásico, cuando se seleccionan con los conmutadores giratorios integrados, los módulos de interconexión se pueden conectar a todas las centrales de incendios LSN clásicas.
Funciones básicas
Características de líneas convencionales
Los parámetros individuales del detector se pueden programar para cada ramal. Los parámetros individuales del detector deben ser coherentes dentro del ramal o lazo. Sólo se puede seleccionar una resistencia RFL para cada módulo de campo. La tensión del detector AUX (suministro a detectores de 4 hilos) se puede activar y desactivar individualmente para cada línea. En configuraciones con un único ramal o lazo, las dos salidas AUX con intensidad de voltaje máxima de 200 mA se pueden activar en paralelo.
Si una línea tiene sólo detectores de 2 hilos conectados, la salida AUX de esta línea podría activarse en paralelo con la salida AUX de la segunda línea (con detectores de 4 hilos). En este caso, ambas salidas AUX se reinician a la vez en paralelo. Si ambas líneas tienen sólo detectores de 2 hilos, se desactivan las dos salidas AUX.
Las líneas del detector son a prueba de cortocircuitos. En caso de cortocircuito en una línea, se envía un mensaje de avería al panel de control. En caso de una interrupción de línea en el lazo, el lazo se divide en dos ramales para conservar todos los detectores. El sistema detecta la retirada de detectores e indica un mensaje de avería en la central de incendios. La central de incendios detecta una derivación a tierra en cada línea individual.
Características de LSN
Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios.
Funciones del módulo de campo
Un LED que parpadea en rojo en el dispositivo indica una alarma en una o ambas líneas primarias. También se pueden mostrar los valores actuales y otros parámetros.
Interruptores de direcciones
Los interruptores giratorios del módulo de campo se pueden utilizar para seleccionar el direccionamiento automático o manual con o sin detección automática. Se pueden realizar los siguientes ajustes:
Características de la versión LSN improved
Los módulos de interconexión de la serie 420 proporcionan todas las características de la tecnología LSN improved:
- Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
- Hasta 254 elementos de LSN-improved por central de incendios o ramal.
- Los interruptores giratorios permiten que el operario seleccione el direccionamiento automático o manual, con o sin detección automática.
- Posibilidad de uso de cable sin protección.
- Compatible con versiones anteriores de sistemas LSN y centrales existentes.
Variantes de interconexión
Hay disponibles diferentes versiones del módulo de campo:
- FLM‑420/4‑CON‑S para montaje en superficie con carcasa
- FLM‑420/4‑CON‑D para instalación con un adaptador en un carril DIN o en una carcasa FLM‑IFB126‑S de montaje en superficie.
Planificación
- Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200, así como a las centrales de incendios LSN clásicas BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
- Si desea ver los dispositivos compatibles, consulte la lista de compatibilidad, disponible para su descarga en www.boschsecurity.com/emea/fire.
- La programación se realiza con el software de programación de la central de incendios.
- Dentro del mismo ramal (clase B) o lazo (clase A), los parámetros del detector deben ser coherentes (por ejemplo, corriente de reposo, resistencia de la alarma).
- El cableado del lazo de la zona convencional (clase A) no necesita una resistencia RFL, ya que está integrada en el módulo de campo.
- La alimentación se suministra a través de los dos hilos de la fuente de alimentación LSN auxiliar o mediante una fuente de alimentación externa. Las fuentes de alimentación externas no deben tener toma de tierra.
La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas:
- 2 x 2 conductos para cables pretaladrados para un diámetro de hasta 21 mm/34 mm (para tubos).
- 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
Además, hay conductos para cables en la base de la carcasa para montaje en superficie:
- 1 x conducto para cables pretaladrado para un diámetro de hasta 21 mm (para tubos).
- 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
Para utilizar el sistema de detección de incendios conforme a EN 54-13,
- Se necesita finalizar cada zona convencional con módulos de RFL.
- Se debe suministrar alimentación a los detectores convencionales de 4 cables mediante una fuente de alimentación externa. El módulo de interfaz convencional FLM-420/4-CON debe recibir alimentación de la fuente de alimentación auxiliar LSN.
- Tenga en cuenta que las líneas convencionales con pulsadores de incendios manuales o detectores de incendios automáticos deben tener una resistencia de línea máxima de 25 Ω.
Certificados y homologaciones
Cumple con la norma
- EN54-17:2005
- EN54-18:2005
Piezas incluidas
FLM-420/4-CON-S
- 1 Módulo de interconexión convencional para LSN de cuatro hilos, con carcasa para montaje en superficie y cable con resistencia RFL (3k92) FLM-420/4-CON- -D.
- 1 Módulo de interconexión convencional para LSN de cuatro hilos, con adaptador para instalación en carril DIN de acuerdo con la norma EN 60715, tubería de luz y cable con resistencia RFL (3k92).
- 2 Resistencias de 2,2 kOhm.
Nota: FLM‑420/4‑CON‑S para montaje en superficie con carcasa
El módulo de campo convencional FLM‑420/4‑CON permite conectar los detectores convencionales a centrales de incendios LSN a través de 4 hilos (Red de Seguridad Local LSN con fuente de alimentación externa).
Numero de pedido: FLM‑420/4‑CON‑S
Principales características
- Se puede utilizar con una amplia gama de detectores convencionales.
- Supervisión de alarmas, cortocircuitos y cortes de cableado por zona.
- Los detectores convencionales se pueden conectar en dos ramales o en un lazo.
- Los parámetros individuales del detector se pueden programar para cada ramal.
- Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.
Especificaciones
Eléctricas
LSN
- Tensión de entrada LSN 15 V CC a 33 V CC (mín. a máx.)
- Consumo de corriente máximo de LSN 8,5 mA.
Línea primaria
- Tensión de línea 21 a 22 V CC (típica de 21,5 V CC ±0,5 V CC)).
- Suministro de corriente máx. a sensor de 2 cables 6 mA.
- Corriente de línea máxima 80 mA por línea (±10 % a 25 °C).
- Resistencia de línea máxima 50 Ω por línea (máx. 2 x 25 Ω).
- Aislamiento galvánico de LSN Sí.
Entrada de fuente de alimentación (PWR IN)
- Tensión De 24 a 30 V CC.
- Onda residual < 150 mV.
Detectores a 4 hilos con salida de alimentación (AUX)
- Tensión 23,5 V a 30 VCC (tensión nominal de 24 VCC).
- Onda residual < 300 mV.
- Corriente máx. (suministro a detector de 4 hilos) 200 mA por salida (se puede conectar en paralelo).
Resistencia RFL para el cableado del ramal de la zona convencional (clase B)
- Con valor de calibración 2,2 kΩ.
- Sin valor de calibración 2,2 kΩ / 3,9 kΩ.
Mecánicas
- Medio de información 1 LED rojo, parpadea a 1 Hz en caso de alarma.
- Configuración de dirección 3 conmutadores giratorios.
- Conexiones 12 bornes.
- Sección transversal del cable permitida De 0,6 a 3,3 mm2.
- Material de la carcasa:
- Carcasa para montaje en superficie Mezcla ABS/PC.
- Carcasa para módulo y adaptador PPO (Noryl).
Color
- Carcasa para montaje en superficie Blanco, RAL 9003.
- Carcasa para módulo y adaptador Blanquecino, similar a RAL 9002.
Dimensiones
- FLM-420/4-CON-S Aprox. 126 x 126 x 71 mm (Al. x An. x Pr.)
- FLM-420/4-CON-D Aprox. 110 mm x 110 mm x 48 mm (An. x Al. x Pr.)
Peso Sin/con embalaje:
- FLM-420/4-CON-S Aprox. 390 g / 590 g .
- FLM-420/4-CON-D Aprox. 150 g / 350 g.
Ambientales
- Temperatura de funcionamiento permitida: De -20 °C a +55 °C.
- Temperatura de almacenamiento permitida: De -25 °C a +80 °C.
- Humedad relativa permitida < 96 % (sin condensación).
- Clases de equipo según IEC 60950: Equipo de Clase III
Clase de protección según IEC 60529:
- FLM-420/4-CON-S IP 54.
- FLM-420/4-CON-D IP 30.
BOSCH F_FLM420I2E - Modulo de entradas
Módulo de entrada FLM‑420‑I2‑E
Los módulos de campo de entrada FLM‑420‑I2 controlan hasta dos entradas. Se trata de elementos LSN de 2 cables para conectar a la versión LSN improved de la red de seguridad local con funcionalidad mejorada.
Funciones básicas
Funciones de control
Los módulos de campo de entrada FLM‑420‑I2 cuentan con tres funciones de control:
- Supervisión de una línea resistencia final de línea.
- Control de un contacto sin tensión.
- Control de tensión
Las funciones de control se pueden seleccionar de forma individual para las dos entradas gracias al ajuste de direcciones mediante el software de programación.
Supervisión de línea con resistencia final de línea
Se puede programar el funcionamiento con la resistencia RFL en cada entrada de forma individual. La resistencia RFL estándar es de 3,9 kΩ.
El módulo de campo detecta
- En reposo.
- Activación en caso de interrupción de línea.
- Activación en caso de cortocircuito.
El módulo de campo evalúa el funcionamiento de las líneas "abiertas" o "cerradas". Se puede programar la condición de funcionamiento normal para cada entrada. El control de los contactos se lleva a cabo con una intensidad de impulsos de 8 mA. El módulo detecta las señales que tienen una duración mínima de 300 ms.
El control de tensión se lleva a cabo entre los 0 V CC y los 30 V CC. Se puede emplear el software de programación para seleccionar dos valores del umbral. Interruptores de direcciones.
Puede ajustar las direcciones de los módulos de campo con los siguientes elementos:
- Interruptores DIP para FLM‑420‑I2‑E y FLM‑420‑I2‑W.
- Interruptores giratorios para FLM‑420‑I2‑D.
Características de LSN
Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios.
Características de la versión LSN improved
Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:
- Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
- Hasta 254 elementos de LSN-improved por línea de lazos o ramales.
- Posibilidad de uso de cable sin protección.
Variantes de interconexión
Hay distintos diseños de módulos de campo de entrada disponibles:
- Tipo FLM‑420‑I2‑E integrado: - Se puede integrar en cajas eléctricas estándar según la norma EN 60670 (por ejemplo, bajo programas de conmutación estándar) - Para ahorrar espacio al instalarlo en dispositivos
- FLM‑420‑I2‑W de montaje de pared (con cubierta de la carcasa): - Se puede integrar en cajas eléctricas estándar según la norma EN 60670 - Para montaje en superficie junto con la caja de interconexión FMX‑IFB55‑S.
- Tipo de carril DIN FLM‑420‑I2‑D: - Para instalación de un carril DIN según la norma EN 60715, con adaptador incluido - Se puede integrar en una carcasa de montaje en superficie FLM‑IFB126‑S.
Planificación
- Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200.
- La programación se realiza con el software de programación de la central de incendios.
- La conexión LSN se establece mediante los dos cables de la línea LSN.
- Se permite una longitud de cable máxima de 3 m por entrada.
- Al montar el módulo de campo de tipo integrado bajo un interruptor, se recomienda dejar una distancia mínima de 60 mm con respecto a la caja de electricidad.
- Las versiones integrada (-E) y de montaje en pared (- W) incluyen terminales que permiten enlazar un segundo par de cables a la fuente de alimentación LSN de los demás elementos.
Piezas incluidas
- 1 Módulo de interconexión de entrada, tipo integrado FLM-420-I2-E.
Nota: FLM‑420‑I2‑E Módulo de entrada
Módulo de entrada con 2 entradas supervisadas, montaje empotrado.
Numero de pedido: FLM-420-I2-E.
Principales características
- Supervisión de Línea con resistencia final de línea.
- Control de contacto.
- Control de tensión.
- Control individual de las dos entradas.
- Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.
Especificaciones
Eléctricas
LSN
- Tensión de entrada LSN De 15 V CC a 33 V CC.
- Consumo de corriente máximo de LSN 10,4 mA.
- Entradas 2, independientes entre sí.
Control de línea con RFL
- Resistencia RFL Nominal, 3,9 kΩ.
- Resistencia general de la línea.
- Durante reposo: 1.500 a 6.000 Ω.
- Interrupción: > 12.000 Ω.
- Cortocircuito: < 800 Ω.
Control de contacto
- Corriente máx. (pico de corriente) 8 mA.
Control de tensión
- Rango de tensión 0 a 30 V CC.
- Resistencia de entrada ≥ 50 kΩ.
Mecánicas
- Conexiones FLM-420-I2-E / W :14 bornes.
- Sección transversal del cable permitida:0,6 a 2 mm2.
- Ajuste de direcciones: 8 interruptores DIP.
- Material de la carcasa: Mezcla ABS/PC.
- Color: Blanco, RAL 9003.
- Dimensiones: Aprox. 50 mm x 22 mm (Ø x Al.).
- Peso: Aprox. 35 g / 130 g.
Ambientales
- Temperatura de funcionamiento permitida: De -20 °C a +65 °C.
- Temperatura de almacenamiento permitida: De -25 °C a +80 °C.
- Humedad rel. permitida: < 96% (sin condensación).
- Clases de equipo según.
- IEC 60950.
- Equipo clase III.
- Clase de protección según.
- IEC 60529.
- IP 30.
BOSCH F_FLM420RHVS - Modulo de dos reles de alta tension / Compatible panel 5000
Módulo de dos relés de alta tensión con 2 relé FLM‑420‑RHV‑S
Los módulos de interconexión de relé de alta tensión FLM‑420‑RHV se utilizan para controlar la activación de elementos externos; por ejemplo, compuertas cortafuegos o ventiladores (función FAN) mediante la red de seguridad local LSN.
Funciones básicas
Distintos módulos de campo Dos versiones disponibles para el módulo de campo:
- FLM‑420‑RHV‑S para montaje en superficie con carcasa.
- FLM‑420‑RHV‑D para la instalación de un carril DIN con adaptador. Función de relé y FAN Los módulos de campo tienen dos relés de contacto de conmutación (forma C) para la activación controlada de elementos externos.
Los contactos del relé están protegidos con fusibles de 10 A integrados en el módulo.
Las cargas máximas del contacto del relé son (los valores se aplican a la carga resistiva):
- 10 A a 120 V CA / 230 V CA / 24 V CC.
- 6 A a 30 V CC.
Interruptores giratorios.
Los interruptores giratorios se pueden usar para seleccionar la función del relé (RLHV) o la función de control del ventilador (FAN), así como para definir la dirección del módulo de campo.
Se pueden realizar los siguientes ajustes:
Selección de la función (interruptor giratorio 1)
- RLHV: Función de relé para controlar los elementos externos.
- VENTILADOR: Función de control de ventilador
Ajuste de la dirección (interruptores giratorios 1-3)
- 0 0 0 Lazo/ramal en modo LSN improved version con direccionamiento automático (no son posibles derivaciones en T).
- 0 0 1 - 254 Sistema de lazo/ramal/derivación en T en modo LSN improved con direccionamiento manual.
- CL 0 0 Lazo/ramal en modo.
LSN clásico
Características de la versión
LSN improved Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:
- Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
- Hasta 254 elementos LSN improved por lazo o ramal.
- Posibilidad de uso de cable sin protección.
- Compatible con versiones anteriores de sistemas LSN y centrales existentes.
Más características de rendimiento
- El estado de los dos relés se indica mediante un LED rojo y verde.
Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios. Alimentación mediante lazo LSN
Certificados y homologaciones
Cumple con la norma
- EN54-17:2005
- EN54-18:2005
Planificación
- Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200, así como a las centrales de incendios LSN clásicas BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
- Deben tenerse en cuenta los estándares y directrices nacionales durante la fase de diseño.
- No está permitido - hacer funcionar los relés con tensiones diferentes (alta y baja tensión) - colocar dos fases de tensión de línea de CA en los contactos del relé.
- La función de monitorización se puede desactivar en el momento de la entrega y activarse mediante el software del panel.
- La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas: - 2 x 2 conductos para cables pretaladrados para un diámetro de hasta 21 mm/34 mm (para tubos) - 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
- Además, hay conductos para cables en la base de la carcasa para montaje en superficie: - 1 x conducto para cables pretaladrado para un diámetro de hasta 21 mm (para tubos) - 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
- Para el funcionamiento de un sistema contra incendios conforme a la norma EN 54‑2, los módulos de interconexión utilizados para activar el equipo de protección contra incendios (cuyas salidas no estén controladas) se deben instalar junto al dispositivo a activar o en su interior.
Piezas incluidas
Tipo Cant. Componentes
- FLM-420-RHV-S 1 Módulo de dos relés de alta tensión con carcasa para montaje en superficie.
Nota: Módulo de dos relés de alta tensión con 2 relé FLM‑420‑RHV‑S
Módulo de dos relés de alta tensión con 2 relés de salida (230 V) y carcasa para montaje en superficie.
Numero de pedido: FLM‑420‑RHV‑S
Principales características
- Selección de función de relé o función de control de ventilador.
- Interruptores giratorios para el ajuste manual de direcciones.
- Pantalla de leds para el estado de funcionamiento (puede desactivarse con LSN).
- Fuente de alimentación, a través de LSN.
- Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.
- Disponible con carcasa para montaje en superficie o adaptador de carril DIN.
Especificaciones
Datos eléctricos
- Tensión de entrada: De 15 V CC a 33 V CC (mín...máx.)
- Consumo de corriente máximo 17,15 mA (funcionamiento normal y activado)
- Carga máx. de contacto 10 A a 120 VCA 10 A a 230 VCA 10 A a 24 VCC 6 A a 30 VCC
- Período de rebote máx. del contacto normalmente cerrado 9 ms.
- Corriente de retroalimentación 1 mA (resistencia RFL, R=3,9 kΩ).
- Tensión de retroalimentación Máx. 30 VCC Fusibles (F1, F2) 10 A / 250 V.
Datos mecánicos
- Elementos de funcionamiento/ indicadores 2 LED (1 x rojo, 1 x verde).
- Conexiones 12 abrazaderas roscadas.
Selección de función y ajuste de direcciones 3 interruptores giratorios para:
- Función FAN/RLHV.
- Modo LSN "clásico" o versión LSN "improved".
- Asignación de direcciones automático o manua.
Material de la carcasa
- Módulo LSN PPO (Noryl).
- Carcasa para montaje en superficie Mezcla ABS/PC.
Color de la carcasa
- Módulo LSN Blanquecino, parecido a RAL 9002.
- Carcasa para montaje en superficie Blanco, RAL 9003
Dimensiones
- FLM-420-RHV-S Aprox. 126 x 126 x 71 mm (4,96 x 4,96 x 2,8 pulg.)
- FLM-420-RHV-D (con adaptador de carril DIN) Aprox. 110 x 110 x 48 mm (4,33 x 4,33 x 1,89 pulg.) Peso • FLM-420-RHV-S Aprox. 390 g (13,8 onzas)
- FLM-420-RHV-D Aprox. 150 g (5,3 onzas).
Condiciones ambientales
- Temperatura de funcionamiento permitida: De -20 °C a 50 °C (de -4 °F a 122 °F).
- Temperatura de almacenamiento permitida: De -25 °C a 85 °C (de -13 °F a 176 °F).
- Humedad relativa permitida: < 96%.
- Clases de equipo según IEC 60950 Equipo clase II.
Clase de protección según IEC 60529
- FLM-420-RHV-S IP 54
BOSCH F_FLM420RLV1D - Modulo de interconexion de rele de baja TENSIO
Módulo de interconexión FLM‑420‑RLV1‑D
Los módulos de interconexión de relé de baja tensión FLM-420-RLV1 incluyen un relé de contacto de conmutación que proporciona un contacto de salida sin tensión. Se trata de elementos LSN a 2 hilos. Al conectarlo a las centrales de incendios FPA-5000 y FPA-1200, el modulo de campo ofrece la funcionalidad mejorada de la tecnología LSN improved.
Características de LSN
Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios.
Características de la versión LSN improved
Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:
- Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
- Hasta 254 elementos LSN improved por lazo o ramal.
- Posibilidad de uso de cable sin protección.
- Compatible con versiones anteriores de sistemas LSN y centrales existentes.
Variantes de interconexión
Hay distintos diseños de módulos de interfaz de entrada disponibles:
- Tipo FLM‑420‑RLV1‑E integrado: - Se puede integrar en cajas eléctricas estándar según la norma EN 60670 - Para ahorrar espacio al instalarlo en dispositivos.
- Tipo de carril FLM‑420‑RLV1‑D: - Para instalación de un carril DIN según la norma EN 60715, con adaptador incluido - Se puede integrar en una carcasa de montaje en superficie FLM‑IFB126‑S.
Funciones básicas
Interruptores de direcciones
Puede ajustar las direcciones de los módulos de campo con los siguientes elementos:
- Conmutadores DIP para FLM‑420‑RLV1‑E.
- Interruptores giratorios para FLM‑420‑RLV1‑D.
Al conectarlos a la central de incendios modular FPA-5000 (modo LSN improved), el operador puede seleccionar entre el direccionamiento automático o manual, con o sin detección automática. En el modo LSN clásico, se puede establecer una conexión con las centrales de incendios BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
Certificados y homologaciones
Cumple con la norma:
- EN54-17:2005.
- EN54-18:2005.
Planificación
- Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200 y a las centrales LSN clásicas de BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
- La programación se realiza con el software de programación de la central de incendios.
- El dispositivo conectado debe tener un tiempo de activación mínimo de 20 ms.
- La conexión LSN se establece mediante los dos cables de la línea LSN.
- La versión integrada (-E) incluye terminales que permiten enlazar un segundo par de hilos a la fuente de alimentación LSN de los demás elementos.
- Para el funcionamiento de un sistema contra incendios de acuerdo con la norma EN 54-2, los módulos de interconexión utilizados para activar el equipo de protección contra incendios (cuyas salidas no estén controladas) se deben instalar junto al dispositivo que se activará o en su interior.
Nota: Módulo de interconexión FLM‑420‑RLV1‑D
Módulo de interconexión de relé de baja tensión con 1 salida de relé, tipo de carril DIN
Numero de pedido: FLM-420-RLV1-D.
Principales características
- Corriente de conmutación máxima de 5 A (carril DIN) / 1 A (integrado).
- Bajo consumo de corriente.
- Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.
Especificaciones
Eléctricos
LSN
- Tensión de entrada LSN 15 V CC a 33 V CC (mín. a máx.).
- Consumo de corriente máximo de LSN 1,75 mA.
Carga de contacto (carga resistiva en ohmios) FLM‑420‑RLV1‑E
- Corriente de conmutación máx. 1 A.
- Tensión de conmutación máx. 30 V CC.
- Corriente de conmutación mín. 0,01 mA.
- Tensión de conmutación mín. 10 mV CC.
Mecánica
Conexiones
- FLM-420-RLV1-E 12 bornes.
- Sección transversal del cable permitida: 0,6 a 2 mm2.
- Ajuste de direcciones: 8 interruptores DIP
- Material de la carcasa: Mezcla ABS/PC.
- Color: Blanco, RAL 9003.
- Dimensiones: Aprox. 50 mm x 22 mm (Ø x Al.).
- Peso:Aprox. 35 g / 130 g.
Ambientales
- Temperatura de funcionamiento permitida: De -20 °C a +55 °C.
- Temperatura de almacenamiento permitida: De -25 °C a +80 °C.
- Humedad rel. permitida: < 96% (sin condensación).
- Clases de equipo según: IEC 60950.
- Equipo clase III.
- Clase de protección según.
- IEC 60529.
- IP 30.
BOSCH F_FLMIFB126S - Carcasa para montaje en superficie

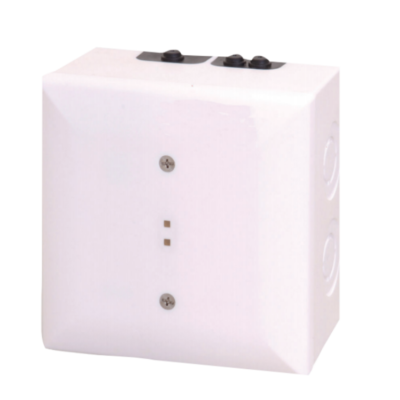

FLM‑IFB126‑S Carcasa para montaje en superficie
La carcasa para montaje en superficie FLM‑IFB126‑S funciona como retenedor para módulos de interconexión tipo carril DIN o como carcasa de repuesto para montaje en superficie de la serie 420.
Planificación
La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas:
- 2 x 2 conductos para cables pretaladrados para un diámetro de hasta 21 mm/34 mm (para tubos).
- 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
Además, hay conductos para cables en la base de la carcasa para montaje en superficie:
- 1 x conducto para cables pretaladrado para un diámetro de hasta 21 mm (para tubos).
- 2 x 4 manguitos de goma con diámetros de hasta 8 mm.
Información sobre pedidos FLM‑IFB126‑S
Carcasa para montaje en superficie como retenedor para los módulos de interconexión de la serie 420, tipo de carril DIN (-D) o carcasa de repuesto para montaje en superficie (-S).
Especificaciones técnicas:
- Material Mezcla: ABS/PC
- Color: Blanco (RAL 9003)
- Dimensiones: Aprox. 126 x 126 x 70 mm.
- Peso: Aprox. 235 g.
BOSCH F_FPE7039 - Modulo de expansion / Para panel FPD7024 / Integra detectores DIRECCIONABLES
Módulo de expansión MUX FPE-7039
El módulo de expansión FPE-7039 MUX está diseñado para mejorar las características convencionales de FACP D7024 o FPD-7024 o DS9400. El módulo se conecta directamente al FACP y genera un total de 255 puntos direccionables. El módulo además aumenta la cantidad de salidas de relé (a 58 en los paneles de control D7024 y 59 en los paneles de control FPD 7024). Agrega 400 eventos adicionales a la memoria intermedia histórica para un total de 499 eventos permanentes. Además permite hasta 100 usuarios de sistema (84 PIN adicionales del sistema base). El módulo se puede programar de manera remota desde una PC utilizando el software de programación remota RPS.
Nota: Nota Los paneles D7024 y DS9400 están incluidos en la octava edición de la lista UL864.
Certificados y homologaciones
Región Certificación
EE. UU.
- UL UOJZ: Control Units, System (ANSI/UL 864).
- CSFM see our website.
Planificación
Productos compatibles
Los siguientes productos son compatibles con el módulo de expansión MUX FPE-7039:
Paneles de Control
- FPD-7024 FACP direccionables y convencionales.
- D7024* FACP direccionables y convencionales.
- DS9400* Paneles de control.
Módulos
- D343* Carcasa de detector MUX para ductos con relé auxiliar.
- D7042 Módulo Remoto MUX de 8 entradas clase B.
- D7042B Módulo MUX con carcasa de metal, 8 entradas.
- D7044 Módulo de entrada simple MUX de 12 V.
- D7044M Módulo de entrada simple MUX, 12 V.
- D7050 Cabezal de detector de humo MUX.
- D7050DH Cabezal de detector de humo de ductos MUX.
- D7050TH Cabezal de detector de humo MUX con calor fijo (135°F).
- D7050-B6 Base MUX de 2 cables.
- D7052 Módulo de entrada doble MUX, 12 V.
- D7053 Módulo de entrada/salida MUX, 12 V.
- FLM-7024-ISO Módulo de expansión de bus MUX.
- FMM-7045 Estación manual MUX, acción única, roja.
- FMM-7045-D Estación manual MUX, doble acción, roja.
Consideraciones sobre el montaje
El módulo se monta en el panel de control dentro del gabinete del panel de control mediante clavijas de conexión. El panel de entrada y salida se monta en la pared interior del gabinete para cableado de campo.
Consideraciones sobre el cableado
Consulte el manual de instalación del panel de control para conocer los requisitos de cableado adicionales.
Nota:
- Si se utiliza en las aplicaciones contra incendios, se requiere un mínimo de 18 AWG (ISO 0,75 mm2 ).
- Resistencia del cable 50 Ω a +20°C (+68°F), según el método y el tamaño del cable que se utilicen.
- Longitud del cable 5950 pies (1810 m), según el tamaño del cable y la cantidad de dispositivos.
- Capacitancia del cable < 0,12 μF (máximo por bus).
Piezas incluidas
Cantidad Componente
- 1 Panel FPE-7039.
- 1 Panel de entrada y salida FPE‑7039.
- 3 Separadores para panel de entrada y salida.
- 4 Separadores para panel FPE‑7039.
- 1 Paquete de documentación .
Nota: Módulo de expansión MUX FPE-7039
Mejora las funciones de los FACP. Aumenta el número de puntos direccionables a 247. Aumenta el número de salidas de relé a 58 en el D7024/DS9400 o 59 en el FPD‑7024. Aumenta el número de eventos en la memoria intermedia histórica a 499.
Número de pedido: FPE-7039
Principales características
- Ofrece dos buses múltiples clase B (admite direcciones 9 a 128, 129 a 255).
- Proporciona un bus múltiple clase A (admite direcciones 9 a 128).
- Le permite al sistema admitir dispositivos convencionales y direccionables al mismo tiempo.
- Escala de un sistema convencional a uno direccionable sin cambiar el panel de control.
- Aumenta la memoria intermedia histórica a 499 eventos.
Especificaciones
Condiciones ambientales
- Entorno: Interior, seco.
Alimentación
Consumo de corriente
- Alarma Carga, 190 mA máximo.
- Carga Clase A, 100 mA máximo.
- En reposo Clase B 100 mA máximo para cada bus y 190 mA máximo Tensión del bus De 8,5 V a 13 V.
- Resistencia del cable (máxima) 50 Ω a +20°C (+68°F), según el método y el tamaño del cable que se utilicen.
BOSCH F_FPO5000PSBCH - Soporte para fuente de alimentacion
FPO-5000-PSB-CH Soporte para Fuente de Alimentación
Los Soportes para Fuente de Alimentación se instalan en carcasas para montaje en pared y alojan una fuente de alimentación. La fuente de alimentación está lista inmediatamente para funcionar a través de la conexión con enchufes precableados. Los soportes están hechos de plástico reforzado con fibra de vidrio y cuentan con un sensor térmico y con un fusible de alimentación T10A.
Planificación
Soporte para fuente de alimentación FPO-5000-PSB-CH
Para Carcasas Modulares:
- HCP 0006 A.
- HBC 0010 A.
- HBE 0012 A.
FPO-5000-PSB1 Soporte para fuente de alimentación
Para Carcasas de Fuente de Alimentación, de montaje en pared:
- PSS 0002 A.
- PSB 0004 A
- El Soporte para Fuente de Alimentación se instala entre las baterías.
Piezas incluidas
- 1 Soporte para fuente de alimentación.
Nota: FPO-5000-PSB-CH Soporte para Fuente de Alimentación Para HCP 0006 A, HBC 0010 A y HBE 0012 A.
Numero de pedido: FPO-5000-PSB-CH.
Especificaciones
Mecánicas
- Material: Plástico Grilon PA6 BS V0 (UL94 V‑0).
- Color Acabado satinado en antracita, RAL 7016.
Peso
- FPO-5000-PSB-CH Aprox. 550 g (19,4 onzas)
- FPO-5000-PSB1 Aprox. 395 g (13,9 onzas)
Ambientales
- Temperatura de funcionamiento permitida: De -5 °C ... 50 °C (23 °F ... 122 °F).
- Temperatura de almacenamiento permitida -20 °C ... 60 °C (-4 °F...140 °F).
BOSCH F_FPP5000 - Fuente de alimentacion externa 24V 6 amperes
FPP 5000 Fuente de alimentación externa
El kit de fuente de alimentación externa FPP-5000 está diseñado como fuente de alimentación universal y tiene espacio para dos baterías de 12 V/45 Ah. Su configuración incluye componentes de la central de incendios modular FPA‑5000.
Funciones básicas
En el caso de la fuente de alimentación FPP-5000, el carril de la central hecho de plástico reforzado con fibra de vidrio lleva incorporado un módulo controlador de baterías BCM-0000-B. La fuente de alimentación se inserta en el soporte para fuente de alimentación y está lista para funcionar inmediatamente mediante las conexiones de tomas y enchufes precableadas. El soporte cuenta con un sensor térmico.
La fuente de alimentación universal UPS 2416 A está protegida contra sobre tensiones e inversión de polaridad. La tensión de salida se monitoriza y controla externamente. La salida FALLO indica que se ha producido un fallo. El LED verde integrado indica que la unidad está operativa. El módulo controlador de baterías BCM‑0000‑B controla la fuente de alimentación y la carga de las baterías (2 x 12 V / 45 Ah), según los parámetros de temperatura y los tiempos establecidos. Cada salida de tensión está fusionada electrónicamente. Todas las salidas de tensión se pueden conectar en paralelo.
Piezas incluidas
- 1 Carcasa de fuente de alimentación, bastidor de instalación mediano, con soporte para fuente de alimentación PMF 0002 A.
- 1 Bastidor de montaje mediano FMH 0000 A.
- 1 Fuente de alimentación universal de 24 V/6 A UPS 2416 A.
- 1 Raíl de central corto PRS 0002 A.
- 1 Módulo controlador de baterías BCM-0000-B.
- 1 Juego de cables BCM/UPS CPB 0000 A.
- 1 Juego de cables BCM/batería CBB 0000 A.
- 1 Cable de conexión a las baterías para carcasa de instalación en bastidor.
- 1 Paquete complementario.
Nota: FPP 5000 Kit fuente de alimentación externa para fuente de alimentación universal
Número de pedido: FPP 5000.
Principales características
- Proceso de carga controlado por temperatura y tiempo.
- Cada salida de tensión está protegida por fusibles.
- Puede llevar dos baterías
Especificaciones
Eléctricas
- Rango de tensión de entrada: De 100 V CA a 240 V CA.
- Rango de frecuencia de entrada: De 50 Hz a 60 Hz.
- Eficacia 85%.
- Tiempo de solape > 100 ms a 230 V CA.
Tensión de salida
- Suministro de alimentación: De 26 a 29 V CC (según la temperatura).
- Suministro de red nominal: 26,8 V CC (a 40 °C).
- Baterías De 21 a 23 V CC
- Corriente de salida máx. 6 A
- Salida máx. 160 W (permanente)
- Capacidad de las salidas de fallo de batería, fallo de CA y fallo general 0 V / 0 a 20 mA.
- Salidas de tensión: 2 salidas de conmutador +24 V / 2,8 A (20,4-30 V), almacenado por batería.
Mecánicas
- Material de la carcasa Lámina de acero, pintada.
- Color de la carcasa Gris pizarra, RAL 7015.
- Frontal: gris antracita, RAL 7016.
- Dimensiones (instalado) Aprox. 527 x 456 x 236 mm.
Ambientales
- Clases de instalación según EN 60950: Instalación clase I.
- Temperatura de funcionamiento permitida: De -5 °C a 50 °C.
- Temperatura de almacenamiento permitida: De -20 °C a 60 °C.
- Humedad relativa Máx. 95% sin condensación.
- Nivel de protección (IEC 60529) IP 30.
- Refrigeración Ventilación sin ventilador.
BOSCH F_HCP0006A - Cabina central modular para 6 modulos
HCP 0006 A Cabina de central modular para 6 módulos
La carcasa HCP 0006 A puede alojar una unidad de funcionamiento y visualización MPC con controlador de central, hasta seis módulos, baterías y fuentes de alimentación. La configuración modular permite una sencilla ampliación.
Planificación
Puede equiparse con:
- 1 unidad de mando y visualización MPC con controlador de la central.
- 1 raíl de la central corto PRS 0002 A para 2 módulos.
- 1 raíl de la central largo PRD 0004 A para 4 módulos.
- HPD 0000 A Distribuidor de Alimentación.
- 1 soporte de fuente de alimentación FPO‑5000‑PSB‑CH para carcasa de central.
- 2 baterías de 12 V/28 Ah.
Puede ampliarse con:
- FDT 0000 A Puerta frontal transparente, bloqueo en el lado derecho.
- FDT 0003 Puerta frontal transparente, bloqueo en el lado izquierdo.
Piezas incluidas
- 1 Carcasa.
Nota: HCP 0006 A Cabina de central modular para 6 módulos para montaje en superficie o empotrado, o instalación en racks de 482,6 mm (19").
Numero de pedido: HCP 0006 A.
BOSCH F_LSN0300A - MOD Lazo LSN / Longitud de linea de HASTA1600M / Corriente de linea de hasta 300 MA
LSN 0300 A Módulo LSN improved de 300 mA
BOSCH F_LSN1500A - Modulo lazo LSN / LONGITU De linea hasta 3000M / Corriente hasta 1500MA
LSN 1500 A Módulo LSN improved de 1500 mA
Este módulo permite conectar un lazo LSN a un máximo de 254 elementos LSN improved con una corriente de línea máxima de 1500 mA o hasta 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.
Planificación
Límites de sistema para cada módulo LSN improved LSN 1500 A.
Nota: El consumo de corriente de los dispositivos conectados y la longitud del cable se pueden calcular con el software de diseño FSD.
- Se deben tener en cuenta los estándares y directrices específicos del país en el diseño.
- Sólo se puede conectar en el lateral izquierdo de un carril de la central PRD 0004 A y necesita dos ranuras.
- Para el funcionamiento del sistema de detección de incendios conforme a la norma EN 54-13, es necesario que todos los ramales y derivaciones en T terminen en un módulo RFL.
Piezas incluidas
Cant. Componentes
- 1 LSN 1500 A Módulo LSN improved de 1500 mA.
Nota: Se puede suministrar cuando lo solicite.
Nota: LSN 1500 A Módulo LSN improved de 1500 mA para conectar un lazo LSN a un máximo de 254 elementos LSN improved con una corriente de línea máxima de 1500 mA o hasta 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.
Numero de pedido: LSN 1500 A
Principales características
- Hasta 254 elementos LSN improved.
- Longitud de línea de hasta 3000 m, dependiendo de la configuración y del tipo de cable.
- Posibilidad de uso de cable sin protección.
- Corriente de línea de hasta 1500 mA, dependiendo de la configuración y del tipo de cable.
- Salida de tensión adicional (compatible con ERT).
- Estructuras de red flexibles (lazo, ramal y derivación en T).
- Técnicas de direccionamiento: LSN improved con direccionamiento automático, direccionamiento automático LSN clásico y asignación manual de direcciones.
Especificaciones
Sistemas eléctricos
- Tensión de entrada De 20 V CC a 30 V CC/ 5 VCC ± 5%.
- Consumo de corriente máximo: 4010 mA a 24 VCC.
Tensión de salida:
- LSN 30 ± 0,85 VCC.
- Alimentación auxiliar 28 ± 1,0 VCC.
Consumo de corriente nominal
- Módulo 260 mA a 24 VCC.
- LSN 1,7 x consumo de corriente de elementos LSN • AUX 1,2 x alimentación auxiliar.
Corriente de línea LSN:
- En reposo Máx. 750 mA, dependiendo de la configuración y del tipo de cable.
- Alarma Máx. 1500 mA, dependiendo de la configuración y del tipo de cable, Máx. 300 mA en una conexión de elementos LSN clásicos.
- Alimentación auxiliar (28 VCC) Máx. 500 mA en un lazo LSN (sistema ERT) o 2 de 500 mA como máximo en 2 empalmes de ramal.
Mecánicas
- Elementos de funcionamiento y visualización 2 LED (rojo = alarma, amarillo = fallo) 1 botón (test de LED).
- Material de la carcasa Plástico ABS, (UL94 V-0).
- Color de la carcasa Acabado satinado en antracita, RAL 7016.
- Dimensiones Aprox. 127 x 190 x 60 mm (5 x 7,6 x 2,4 pulg.)
- Peso Aprox.: 440 g.
Límites del sistema
- Longitud de línea máx. 3000 m, dependiendo de la configuración y del tipo de cable.
Número de elementos
- Máx. de 127 elementos LSN clásicos.
- Máx. de 254 elementos LSN improved.
Ambientales
- Temperatura de funcionamiento permitida: De -5 °C a 50 °C (de 23 °F a 122 °F).
- Temperatura de almacenamiento permitida: De -20 °C a 60 °C (de -4 °F a 140 °F).
- Humedad relativa permitida 95%, sin condensación.
- Clase de protección según IEC 60529: IP 30.
BOSCH F_PRD0004A - Rail de central largo compatible FPA5000
PRD 0004 A Raíl de central largo
BOSCH F_PRS0002C - Rail de central corto para panel FPA5000
PRS-0002-C Raíl de central corto
BOSCH F_UPS2416A - Fuente de alimentacion universal
Fuente de alimentación UPS 2416 A
