Alarmas

Para Paneles KIDDE

• FX-64, FX-1000

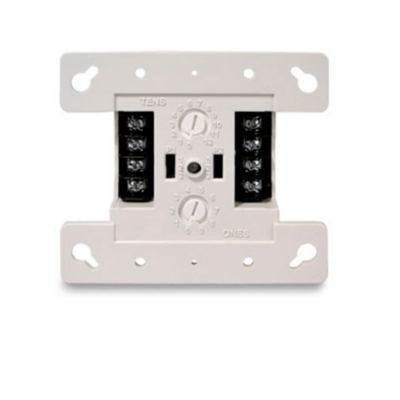

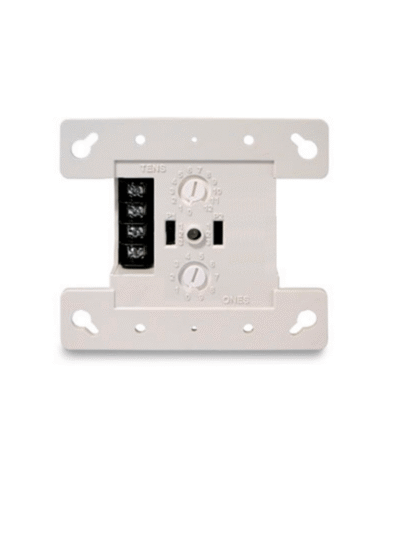

FX-NAC Analog NAC Module

Los módulos inteligentes de Kidde están diseñados para ofrecer funciones de alto rendimiento, excelente confiabilidad y calidad inmejorable. Desde el control de equipos auxiliares hasta la funcionalidad de señalización mejorada, estos productos añaden flexibilidad y potentes opciones a los sistemas inteligentes Kidde.

Diseñados expresamente para edificios pequeños, los módulos Kidde son dispositivos direccionables que se identifican de forma única en el sistema mediante interruptores giratorios familiares. Una vez registrados, comparten datos y actualizan la información de estado que determina cómo se comporta el sistema y cómo los dispositivos conectados interactúan entre sí.

Exclusivo de los módulos Kidde es la detección de fallas a tierra tan precisa que en realidad señala el módulo específico donde se produjo el problema de cableado. Esto ahorra horas de resolución de problemas y rastreo de cables. ¡Y sólo Kidde ofrece esta importante característica!

La familia Kidde de módulos inteligentes también ofrece a contratistas e instaladores una configuración e instalación sencillas, al tiempo que ofrece opciones que aprovechan al máximo el procesamiento inteligente de alarmas contra incendios. Con un microprocesador en cada dispositivo, la inteligencia se distribuye por todo el sistema para que las decisiones de comando se tomen instantáneamente en el módulo individual, en lugar de crear cuellos de botella en el panel de control.

Esto no solo acelera el procesamiento de eventos, sino que también crea un sistema más robusto y confiable; de ​​hecho, tan robusto que cuando se actualiza de un panel convencional a un sistema inteligente Kidde, generalmente se puede usar el cableado existente, ¡no se requieren cables trenzados ni blindados!

Los módulos de interconexión de relé de baja tensión FLM-420-RLV1 incluyen un relé de contacto de conmutación que proporciona un contacto de salida sin tensión. Se trata de elementos LSN a 2 hilos. Al conectarlo a las centrales de incendios FPA-5000 y FPA-1200, el modulo de campo ofrece la funcionalidad mejorada de la tecnología LSN improved.

Características de LSN

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupción de línea en el lazo LSN. Se envía un mensaje de avería a la central de incendios.

Características de la versión LSN improved

Los módulos de campo de la serie 420 proporcionan todas las características de la tecnología LSN improved:

• Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales.
• Hasta 254 elementos LSN improved por lazo o ramal.
• Posibilidad de uso de cable sin protección.
• Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Variantes de interconexión

Hay distintos diseños de módulos de interfaz de entrada disponibles:

• Tipo FLM‑420‑RLV1‑E integrado: - Se puede integrar en cajas eléctricas estándar según la norma EN 60670 - Para ahorrar espacio al instalarlo en dispositivos.
• Tipo de carril FLM‑420‑RLV1‑D: - Para instalación de un carril DIN según la norma EN 60715, con adaptador incluido - Se puede integrar en una carcasa de montaje en superficie FLM‑IFB126‑S.

Funciones básicas

Interruptores de direcciones

Puede ajustar las direcciones de los módulos de campo con los siguientes elementos:

• Conmutadores DIP para FLM‑420‑RLV1‑E.
• Interruptores giratorios para FLM‑420‑RLV1‑D.

Al conectarlos a la central de incendios modular FPA-5000 (modo LSN improved), el operador puede seleccionar entre el direccionamiento automático o manual, con o sin detección automática. En el modo LSN clásico, se puede establecer una conexión con las centrales de incendios BZ 500 LSN, UEZ 2000 LSN y UGM 2020.

Certificados y homologaciones

Cumple con la norma:

• EN54-17:2005.
• EN54-18:2005.

Planificación

• Se puede conectar a las centrales de incendios FPA‑5000 y FPA‑1200 y a las centrales LSN clásicas de BZ 500 LSN, UEZ 2000 LSN y UGM 2020.
• La programación se realiza con el software de programación de la central de incendios.
• El dispositivo conectado debe tener un tiempo de activación mínimo de 20 ms.
• La conexión LSN se establece mediante los dos cables de la línea LSN.
• La versión integrada (-E) incluye terminales que permiten enlazar un segundo par de hilos a la fuente de alimentación LSN de los demás elementos.
• Para el funcionamiento de un sistema contra incendios de acuerdo con la norma EN 54-2, los módulos de interconexión utilizados para activar el equipo de protección contra incendios (cuyas salidas no estén controladas) se deben instalar junto al dispositivo que se activará o en su interior.

Nota: Módulo de interconexión FLM‑420‑RLV1‑D

Módulo de interconexión de relé de baja tensión con 1 salida de relé, tipo de carril DIN

Numero de pedido: FLM-420-RLV1-D.

Principales características

• Corriente de conmutación máxima de 5 A (carril DIN) / 1 A (integrado).
• Bajo consumo de corriente.
• Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupción de cables.

Especificaciones

Eléctricos

LSN

• Tensión de entrada LSN 15 V CC a 33 V CC (mín. a máx.).
• Consumo de corriente máximo de LSN 1,75 mA.

Carga de contacto (carga resistiva en ohmios) FLM‑420‑RLV1‑E

• Corriente de conmutación máx. 1 A.
• Tensión de conmutación máx. 30 V CC.
• Corriente de conmutación mín. 0,01 mA.
• Tensión de conmutación mín. 10 mV CC.

Mecánica

Conexiones

• FLM-420-RLV1-E 12 bornes.
• Sección transversal del cable permitida: 0,6 a 2 mm2.
• Ajuste de direcciones: 8 interruptores DIP
• Material de la carcasa: Mezcla ABS/PC.
• Color: Blanco, RAL 9003.
• Dimensiones: Aprox. 50 mm x 22 mm (Ø x Al.).
• Peso:Aprox. 35 g / 130 g.

Ambientales

• Temperatura de funcionamiento permitida: De -20 °C a +55 °C.
• Temperatura de almacenamiento permitida: De -25 °C a +80 °C.
• Humedad rel. permitida: < 96% (sin condensación).
• Clases de equipo según: IEC 60950.
• Equipo clase III.
• Clase de protección según.
• IEC 60529.
• IP 30.
