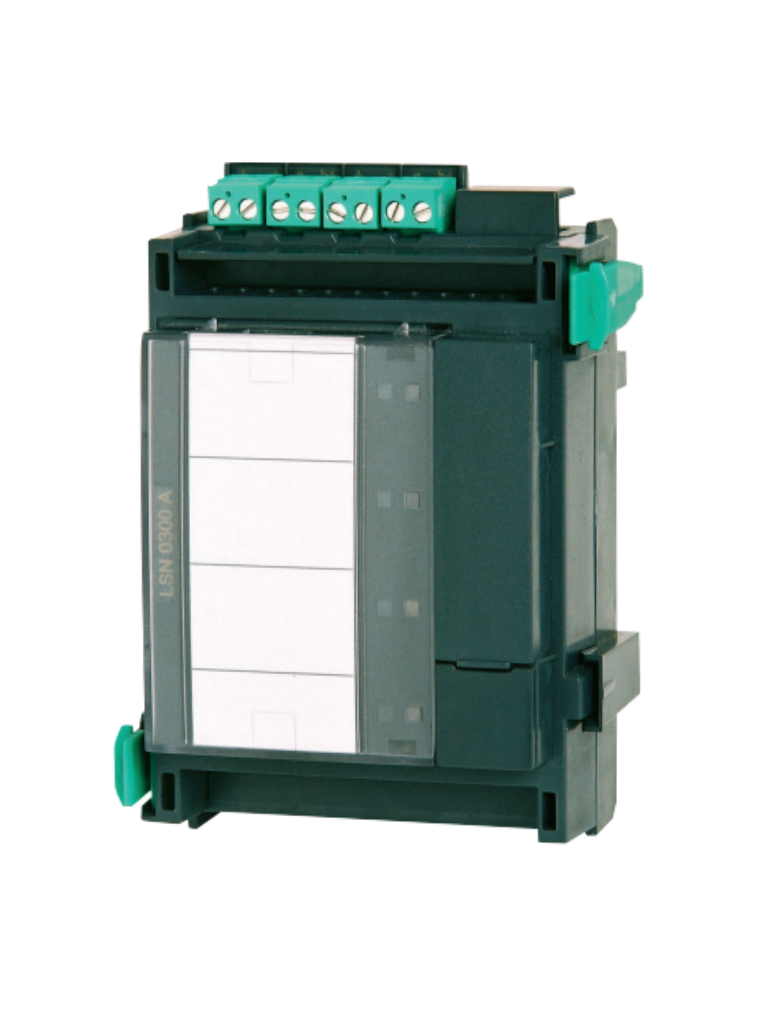

BOSCH F_LSN0300A – MOD Lazo LSN / Longitud de linea de HASTA1600M / Corriente de linea de hasta 300 MA

Este módulo permite conectar un lazo LSN a un máximo de 254 elementos LSN improved o 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.

Planificación

Nota: El consumo de corriente de los dispositivos conectados y la longitud del cable se pueden calcular con el software de diseño FSD.

• Se deben tener en cuenta los estándares y directrices específicos del país en el diseño.
• Para el funcionamiento del sistema de detección de incendios conforme a la norma EN 54-13, es necesario que todos los ramales y derivaciones en T terminen en un módulo RFL.

Nota: La alimentación auxiliar sólo se debe devolver a AUX2

en aisladores de lazo (sistemas ERT). [Los aisladores adecuados incluyen aisladores YBO-R/SCI].

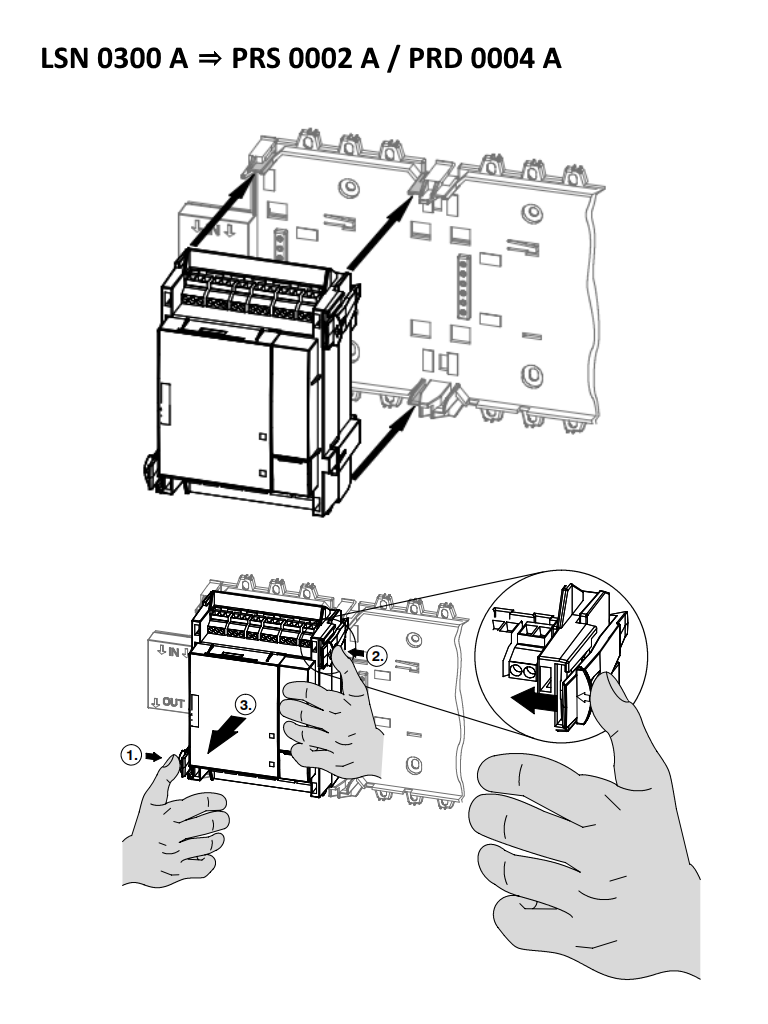

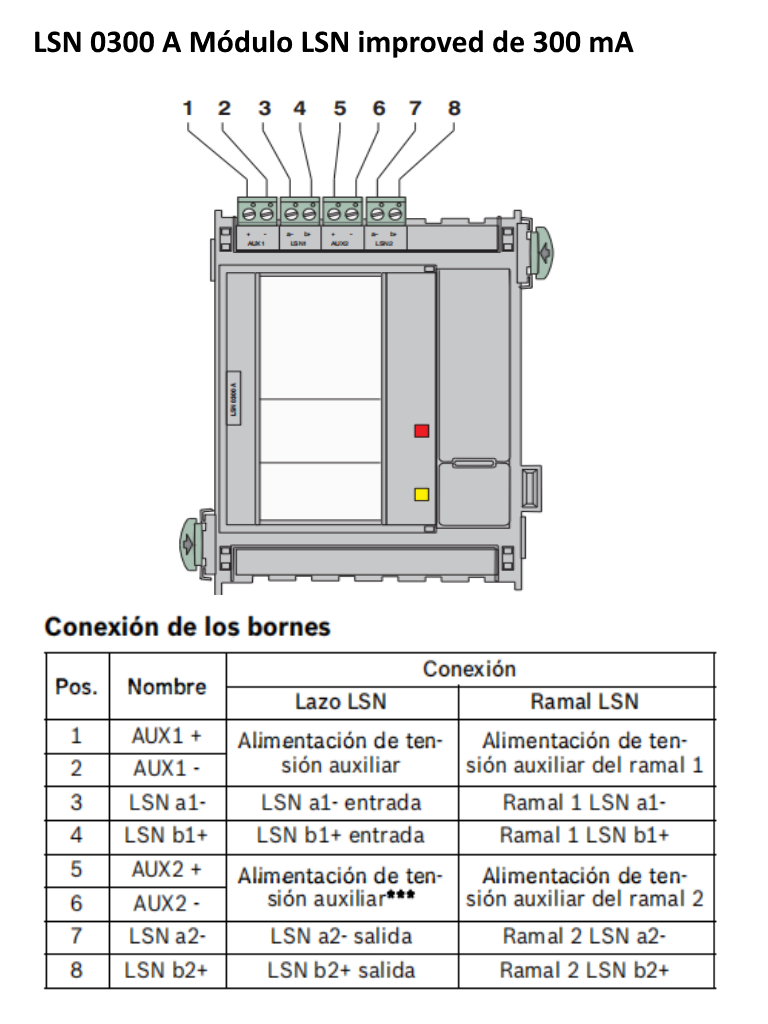

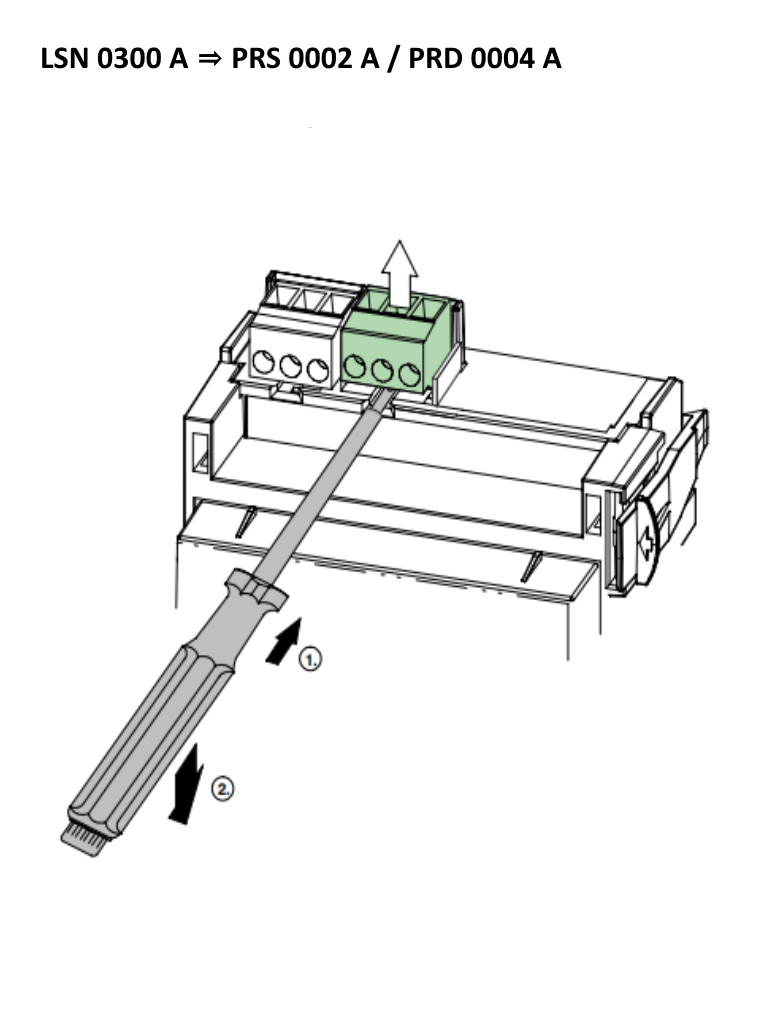

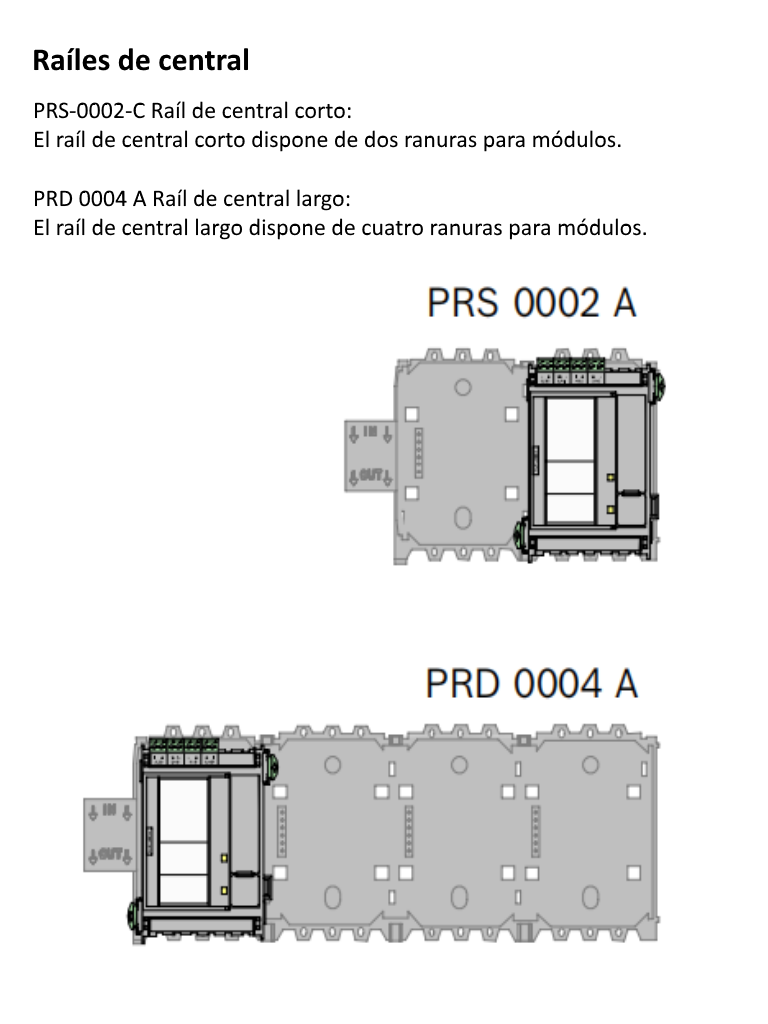

Piezas incluidas

• 1 LSN 0300 A Módulo LSN improved de 300 mA.

Nota: LSN 0300 A Módulo LSN improved de 300 mA

para conectar un lazo LSN a un máximo de 254 elementos LSN improved o 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA.

Numero de pedido: LSN 0300 A.

Principales Características

• Hasta 254 elementos LSN improved.
• Longitud de línea de hasta 1600 m, dependiendo de la configuración y del tipo de cable.
• Posibilidad de uso de cable sin protección.
• Corriente de línea de hasta 300 mA, dependiendo de la configuración y del tipo de cable.
• Salida de tensión adicional (compatible con ERT).
• Estructuras de red flexibles (lazo, ramal y derivación en T).
• Técnicas de direccionamiento: LSN improved con direccionamiento automático, direccionamiento automático LSN clásico y asignación manual de direcciones.

Especificaciones

Eléctricas

Tensión de entrada:

• De 20 V CC a 30 V CC/  5 VCC ± 5%.

Tensión de salida:

• LSN 30 ± 1,0 VCC.
• Alimentación auxiliar 28 ± 1,0 VCC.

Consumo de corriente máximo

• 1750 mA a 24 V CC.

Consumo de corriente nominal

• Módulo 39 mA a 24 V CC
• LSN 1,7 x consumo de corriente de elementos
• LSN
• AUX 1,2 x alimentación auxiliar

Corriente de línea LSN:

• Máx. 300 mA, dependiendo de la configuración y del tipo de cable.

Alimentación auxiliar

• (28 V CC) 500 mA como máximo en un lazo LSN (sistema ERT) o 2 de 500 mA como máximo en 2 ramales.

Mecánicos

Elementos de funcionamiento y visualización

• 2 LED (rojo = alarma, amarillo = fallo).
• 1 botón (test de LED).

Material de la carcasa

• Plástico ABS, (UL94 V-0)

Color de la carcasa

• Acabado satinado en antracita, RAL 7016

Dimensiones Aprox.

• 127 x 96 x 60 mm (5 x 3,8 x 2,4 pulg.).

Peso Aprox.

• 225 g.

Límites del sistema

• Longitud de línea máx. 1.600 m, dependiendo de la configuración y del tipo de cable.
• Número de elementos Máx. de 127 elementos LSN clásicos Máx. de 254 elementos LSN improved.

Ambientales

Temperatura de funcionamiento permitida

• De -5 °C a 50 °C (de 23 °F a 122 °F).

Temperatura de almacenamiento permitida

• De -20 °C a 60 °C (de -4 °F a 140 °F).

Humedad relativa permitida

• 95%, sin condensación.

Clase de protección según

• IEC 60529.
• IP 30.
