Características
 |
|
Funciones
Un mini módulo de entrada única montado en la parte posterior de la unidad (instalado de fábrica) supervisa la estación y envía una señal de alarma al panel de control cuando se cierra el interruptor (es decir, cuando se tira de la manija).
La dirección del dispositivo se configura mediante los dos interruptores giratorios ubicados en la parte posterior de la unidad. Se requiere una dirección de dispositivo.
La estación manual está configurada para funcionar con enclavamiento de alarma. Cuando se activa la palanca de tiro, se envía una señal de alarma al panel de control y la condición de alarma se bloquea en la estación de tiro.
La estación manual FX-270 es un dispositivo iniciador de contacto seco normalmente abierto que requiere una acción por parte del usuario para iniciar una alarma.
La estación manual FX-278 es un dispositivo iniciador de contacto seco normalmente abierto que requiere dos acciones por parte del usuario para iniciar una alarma. Primero, se debe levantar la puerta superior marcada LEVANTAR Y TIRAR LA MANIJA para acceder a la manija de la alarma. En segundo lugar, se debe tirar de la manija de la alarma para iniciar una alarma.
Direccionamiento del dispositivo
 |
Utilice un destornillador para ajustar los dos interruptores giratorios en la parte frontal del el módulo. Configure el interruptor giratorio TENS (0 a 12) para las decenas dígito y el interruptor giratorio ONES para los dígitos del 0 al 9. Ejemplo: dirección del dispositivo 21, configure el interruptor giratorio TENS en 2 y configure el interruptor giratorio ONES en 1. Consulte la Tabla de especificaciones para conocer los números de dirección disponibles. |

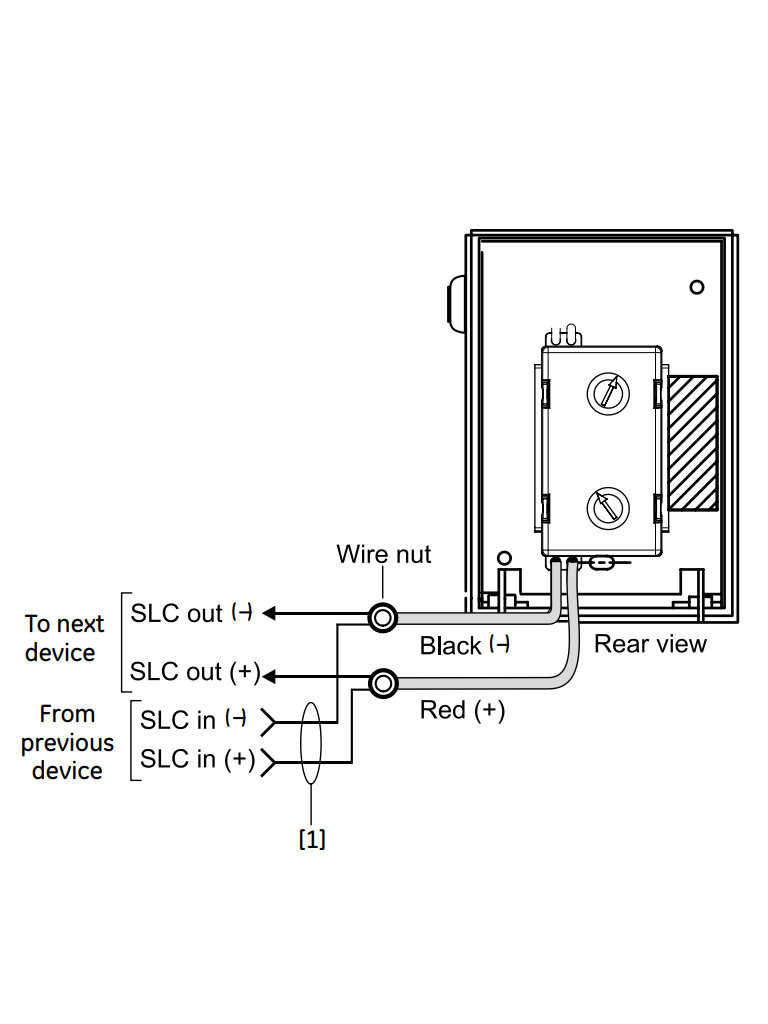

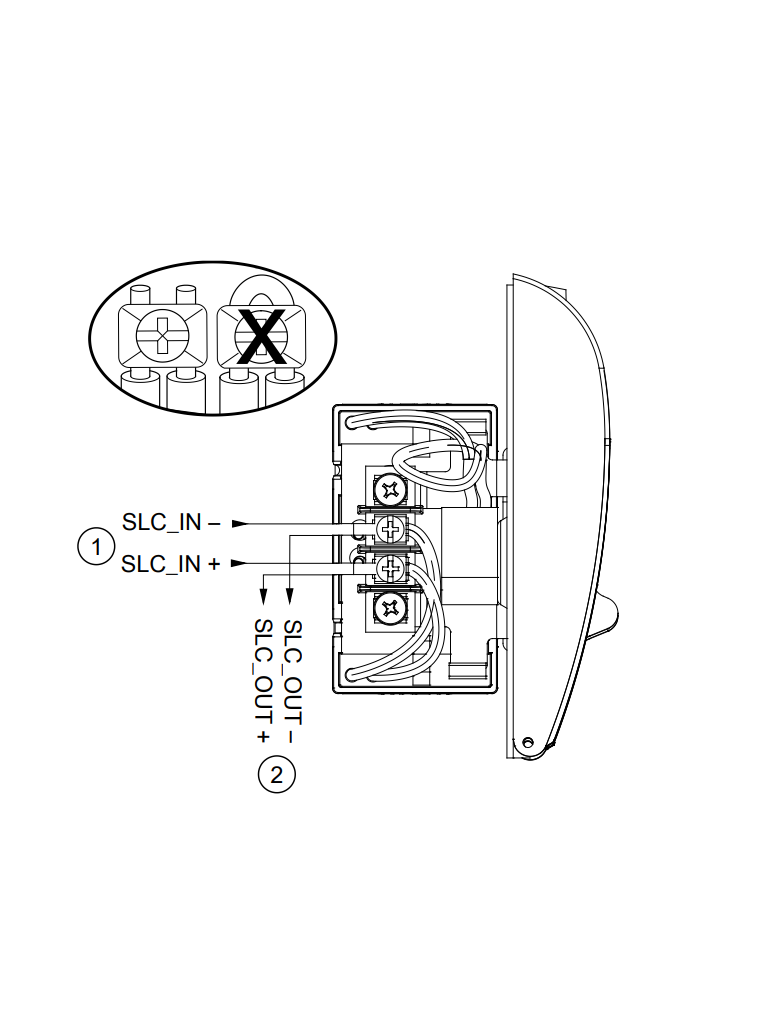

Cableado
|
 |

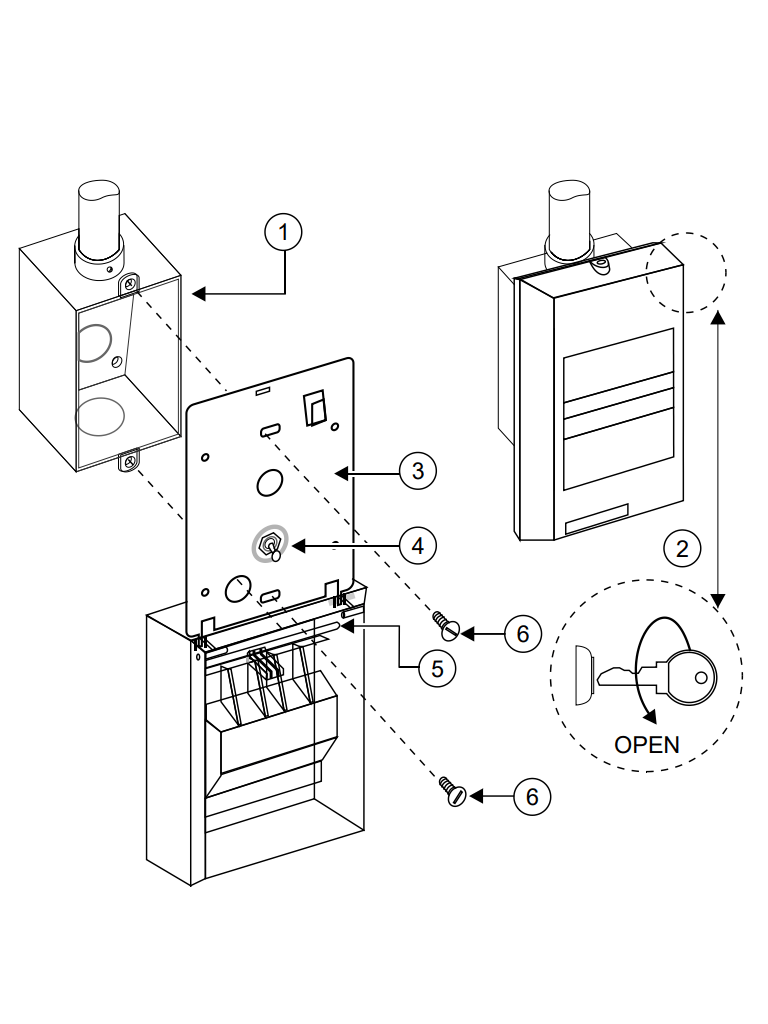

Instalación
 |
Monte en una caja norteamericana de 2-1/2 pulg. (64 mm) de profundidad de 1 salida, o en una caja cuadrada estándar de 4 pulgadas y 1-1/2 pulg. (38 mm) de profundidad con 1 cubierta de salida. |
Especificaciones
Tensión de la línea de comunicación: Máximo 20 V pico a pico
Corriente: Espera: 350 μA; Activada: 500 μA
Entorno operativo: Temperatura: 32 a 120°F (0 a 49°C); Humedad: 0 a 93 % de humedad relativa, sin condensación a 90 °F (32 °C)
Rango de temperatura de almacenamiento: –4 a 140 °F (–20 a 60 °C)
Cajas eléctricas compatibles: Caja de 1 salida de América del Norte de 2-1/2 pulg. (64 mm) de profundidad, Caja cuadrada estándar de 4 pulg. Caja de 1-1/2 pulg. (38 mm) de profundidad con 1 cubierta
Tamaño del cable: Cable de 12, 14, 16 o 18 AWG (2,5, 1,5, 1,0 o 0,75 mm cuadrados) (se prefieren los tamaños 16 y 18 AWG)
Dirección del dispositivo: 01 a 64 (SLC de 64 puntos), 01 a 125 (panel de control de 250 puntos)
FX-278 Double Action Fire Pull Station, Kidde Addressable
Para Paneles KIDDE
- FX-64, FX-1000
