TCE – ZKFSASU-24C-4KM – Fibra ÓpticaADSS G.652D, Monomodo de 24 Hilos, Exterior, Span 100, Loose Tube (Costo por carrete de 4 km)

• Fibra óptica ADSS para instalación aérea auto-soportada
• Diseño totalmente dieléctrico, sin componentes metálicos
• Fibra monomodo G.652D para transmisión de larga distancia
• Construcción Loose Tube con relleno impermeable
• Núcleo reforzado con FRP (plástico reforzado con fibra de vidrio)
• Refuerzo perimetral con hilos de poliéster y aramida
• Cubierta exterior HDPE, resistente a rayos UV y condiciones climáticas severas
• Soporta claros (span) de hasta 100 metros
• Alta resistencia a tracción y compresión
• Identificación de fibras por colores estándar
• Apta para uso exterior
• Presentación en carrete (4 km)

Datos Generales

• Marca: TCE
• Modelo: ZKFSASU-24C-4KM
• Tipo de fibra: Monomodo
• Estándar: G.652D
• Número de hilos: 24 fibras
• Aplicación: Exterior
• Tipo de instalación: Aérea (ADSS)
• Span máximo: 100 m
• Presentación: Carrete de 4 km
• Condición comercial: Costo por carrete

Características de la Fibra

• Tipo de fibra: Single-mode
• Diámetro del núcleo: 9.2 ± 0.4 µm
• Diámetro del revestimiento (cladding): 125 ± 1.0 µm
• No circularidad del cladding: ≤ 1.0 %
• Diámetro del recubrimiento: 245 ± 10 µm
• Error de concentricidad recubrimiento–cladding: ≤ 12.5 µm
• Longitud de onda de corte del cable: ≤ 1260 nm

Parámetros de Construcción

• Estructura: Loose Tube
• Número de tubos: 4
• Fibras por tubo: 6
• Material del tubo: PBT
• Diámetro del tubo: 1.9 ± 0.1 mm
• Espesor del tubo: 0.30 ± 0.05 mm
• Colores de tubos: Azul, Naranja, Verde, Café
• Material de bloqueo de agua:
• Hilo bloqueador de agua
• Cinta bloqueadora de agua
• Elemento de refuerzo central: FRP 2.0 mm
• Refuerzo perimetral: Hilos de poliéster
• Ripcord: Poliéster (1 pieza, color rojo)

Cubierta y Dimensiones

• Material de la cubierta: HDPE
• Espesor nominal de la cubierta: 1.9 mm
• Diámetro exterior del cable: 10.1 ± 0.3 mm
• Peso del cable: 91 kg/km (±10 %)

Características Mecánicas

• Tensión máxima de trabajo: 1800 N
• Resistencia a la compresión: 1000 N / 10 cm

Condiciones Ambientales

• Temperatura de operación: -20 °C a +65 °C
• Normativa: IEC 60794-1-2 F1

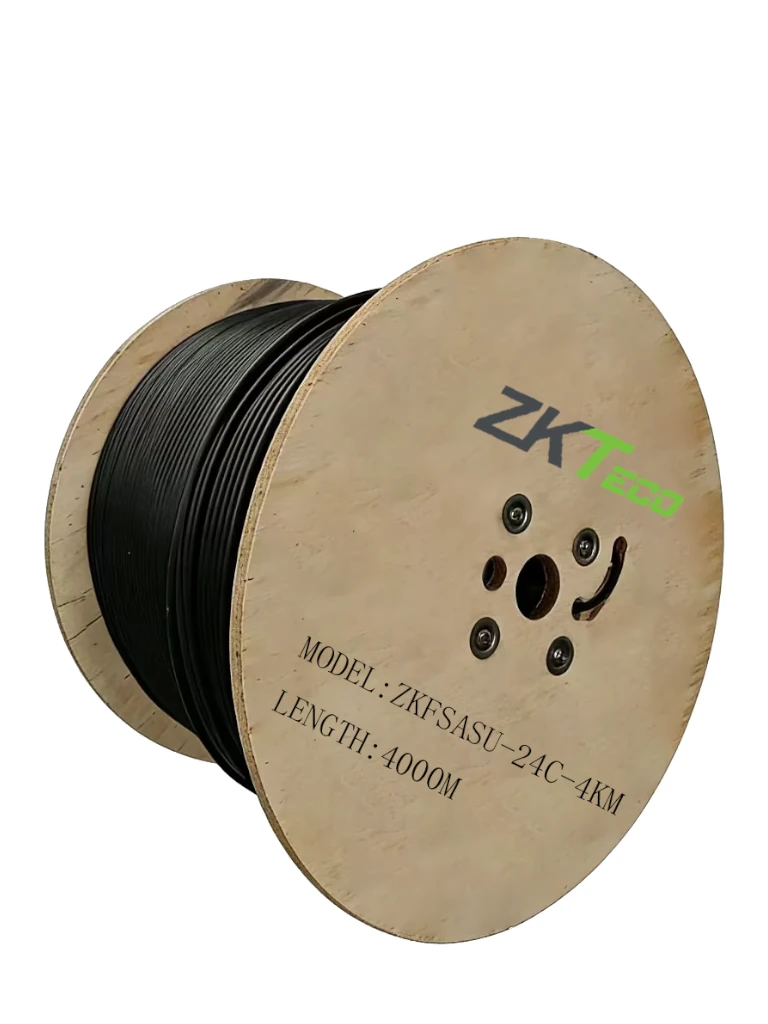

Presentación

• Tipo de empaque: Carrete
• Dimensiones del carrete (Alto × Ancho × Diámetro interno):
• 1100 × 700 × 400 mm
