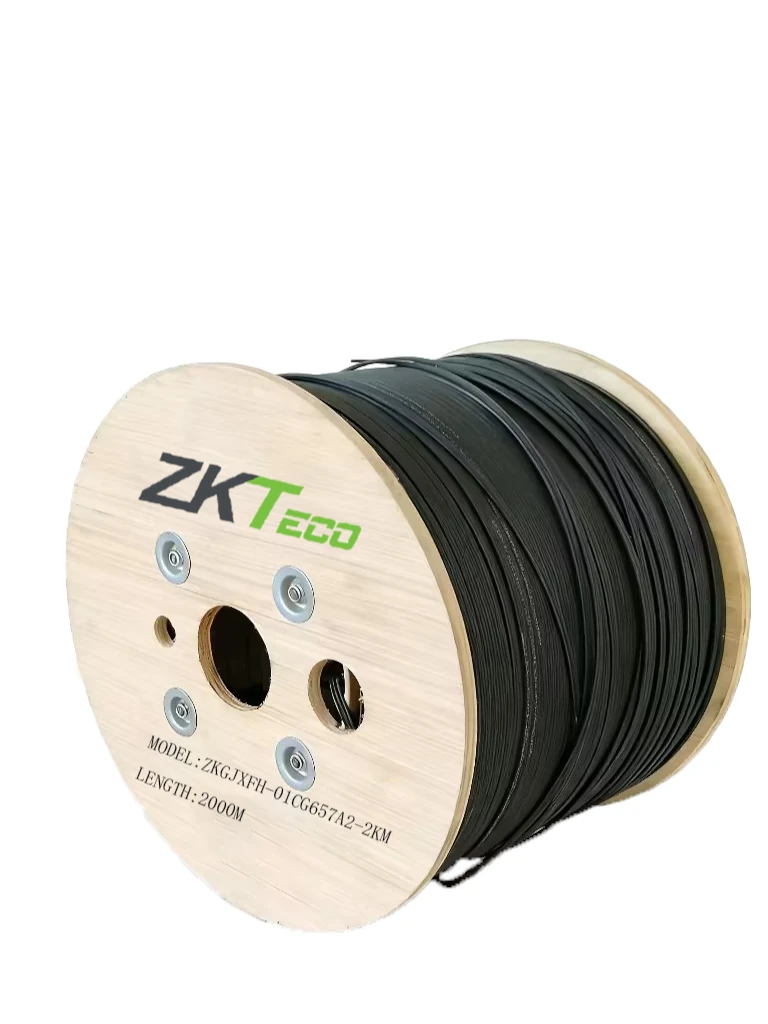

TCE – ZKGJFJH-1FOCG657A2-2KM – Fibra Óptica Tipo Drop Redonda G.657A2, Monomodo, 1 hilo, forro de 3 mm Carrete de 2 km

• Fibra óptica Drop redonda de 1 hilo (unifibra)
• Fibra monomodo G.657A2, ideal para curvaturas cerradas
• Uso interior y exterior
• Construcción dieléctrica, sin elementos metálicos
• Diseño con fibra ajustada (tight buffer)
• Refuerzo con hilos de aramida (Kevlar)
• Cubierta exterior LSZH (baja emisión de humo y libre de halógenos)
• Diámetro compacto de 3 mm, fácil de instalar
• Alta resistencia mecánica a tracción y compresión
• Ideal para FTTH, drops de usuario y última milla
• Presentación en carrete de 2 km

Datos Generales

• Modelo: ZKGJFJH-1FOCG657A2-2KM
• Tipo de fibra: Monomodo
• Estándar: G.657A2
• Número de hilos: 1 fibra
• Tipo de cable: Drop redonda
• Aplicación: Interior / Exterior
• Presentación: Carrete de 2 km

Características de la Fibra

• Diámetro del núcleo: 8.6 ~ 9.5 ± 0.4 µm
• Diámetro del revestimiento (cladding): 125.0 ± 0.7 µm
• No circularidad del cladding: ≤ 0.7 %
• Diámetro del recubrimiento: 235 – 245 µm
• Error de concentricidad recubrimiento–cladding: ≤ 12.0 µm
• Longitud de onda de corte del cable: ≤ 1260 nm

Parámetros de Construcción

• Tipo de fibra: Tight buffer
• Material de la fibra ajustada: LSZH
• Diámetro de la fibra ajustada: 0.85 ± 0.05 mm
• Refuerzo no metálico: Hilos de aramida (Kevlar)
• Color del cable: Negro

Cubierta y Dimensiones

• Material de la cubierta exterior: LSZH
• Espesor nominal de la cubierta: 0.45 ± 0.05 mm
• Diámetro exterior del cable: 3.0 ± 0.2 mm
• Peso del cable: 5.6 kg/km (±10 %)

Características Mecánicas

• Span máximo: 80 m
• Resistencia a la compresión: 1000 N / 10 cm
• Radio mínimo de curvatura:
• Instalación: 30H
• Operación: 15H
• Radio mínimo de curvatura (referencia por diámetro):
• Estático: 10 × diámetro del cable
• Dinámico: 20 × diámetro del cable
• Desempeño a la tracción:
• Atenuación adicional ≤ 0.1 dB
• Desempeño a la compresión:
• Atenuación adicional ≤ 0.1 dB

Condiciones Ambientales

• Temperatura de operación: -20 °C a +65 °C
• Normativa: IEC 60794-1-2 F1

Presentación

• Tipo de empaque: Carrete
• Dimensiones del carrete (Alto × Ancho × Diámetro interno):
• 400 × 400 × 200 mm
