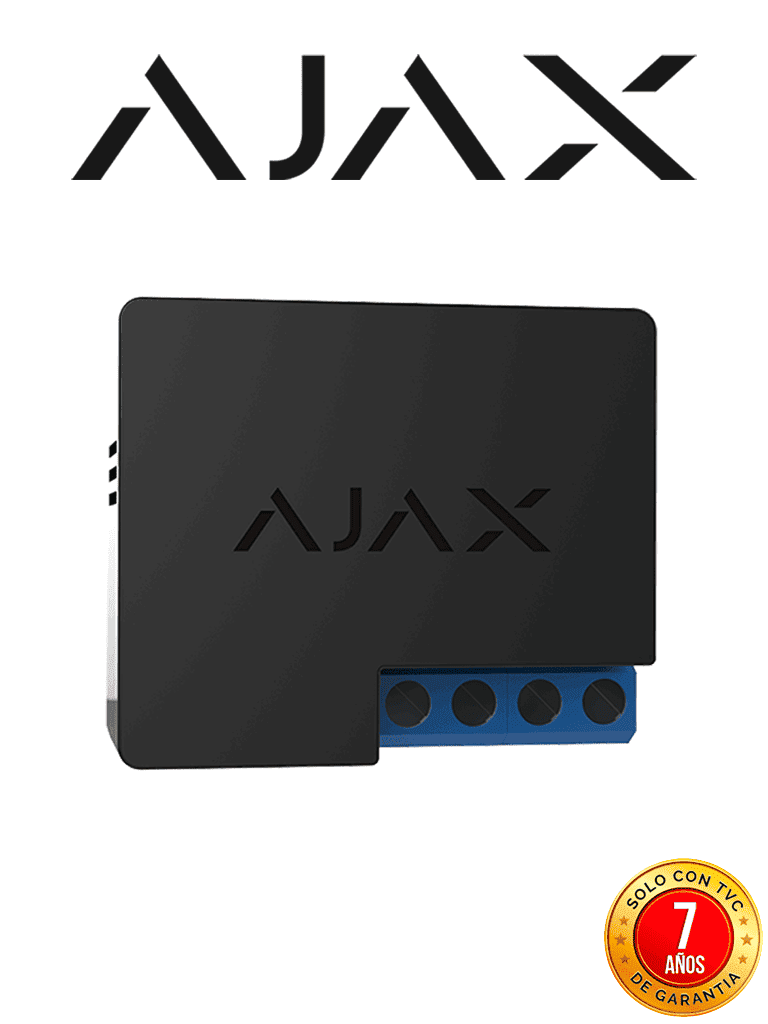

AJAX Relay – Relé de baja tensión de control remoto (27401.19.NC3)

Relé de baja tensión de control remoto

Relay es un relé inalámbrico con un contacto seco libre de voltaje destinado a la conexión y desconexión de aparatos y dispositivos, alimentado por una fuente de 7-24 V CC. El relé también tiene una función de control de equipos por pulsos. Se conecta al sistema de seguridad Ajax mediante el protocolo Jeweller de 1000 metros a la redonda sin obstáculos.

Las opciones de versatilidad y el bajo consumo hacen del Relay una herramienta universal para el control de equipos. El contacto seco no está conectado galvánicamente a la fuente de alimentación del dispositivo, así que puede usarse tanto en redes de bajo voltaje como domésticas. Hay modos biestables y de impulso. El relé puede conectarse fácilmente a una fuente de alimentación que cuente con una batería de reserva.

• Elemento actuador: Relé electromagnético
• Vida útil del relé: 200,000 conmutaciones
• Rango de voltaje de alimentación: 7 – 24 V (solo CC)
• Protección de tensión: Sí, mín. 6.5 V máx. 36.5 V
• Máxima corriente de carga: 5 A a 36 V CC, 13 A a 230 V CA
• Modos de funcionamiento: Impulso y biestable
• Duración pulso: 0,5 a 255 segundos Máxima protección de corriente No Control de parámetros SÍ (Voltaje) Consumo de energía del dispositivo: Menos de 1 W
• Protocolo de comunicación de radio: Jeweller
• Compatibilidad: Solo funciona con Ajax Hubs y repetidores de señal de radio
• Ping de comunicación con el receptor: 12 – 300 seg (36 seg por defecto)
• Grado de protección de la carcasa: IP20
• Rango de temperaturas de operación: De 0°С a +64°С (ambiente)
• Humedad de funcionamiento: Hasta 75%

Si el dispositivo tiene un nivel de señal bajo o inestable, utilice un repetidor de señal de radio.

Proceso de instalación:

• 1. Desactive el cable al que se conectará Relay.
• 2. Conecte el cable de alimentación a los terminales de Relay y, a continuación, los terminales de contacto de Relay al circuito deseado con cables de calibre suficiente. Se recomienda utilizar cables con sección transversal de 1.5-2 mm2.
• 3. Si instala el dispositivo en una caja de conexiones, instale la antena por fuera. Cuanto más lejos se encuentre la antena de las estructuras metálicas, menor será la probabilidad de que se produzca un apantallamiento de la señal de radio. La antena no debe acortarse bajo ninguna circunstancia.

No instale el Relay:

• 1. Fuera de la estancia (al aire libre).
• 2. En cajas de conexión metálicas y cuadros eléctricos.
• 3. En estancias con una temperatura o humedad que exceda los límites permisibles.
• 4. Más cerca de 1 metro del Hub.
